Итак запустим программу солидворкс. Нажимаем создать документ.

Далее выскакивает возможность выбора одного из трех типов документов: модель, сборка и чертеж.(модель и сборка в солидворксе создаются в различных файлах, в отлечие скажем от программы NX unigrafics)
Нажимаем создать модель.

Чтобы построить 3d объект в solidworks существуют стандартные способы. Первым делом нужно построить плоскую фигуру, из которои мы получим в дальнейшем уже объемную деталь.

Итак мы ищем так называемый sketch или по русски эскиз. Сначала мы выбираем плоскость для эскиза(плоскость спереди) затем кликаем создать эскиз

Для создания эскиза у нас имеется набор стандартных элементов таких как линия, окружность, дуга и тд. Нарисовать эскиз не составит труда.

Нажимая и удерживая правую кнопку мыши мы можем увидеть меню, которое упрощает выбор необходимых инструментов.

Создадим произвольный эскиз и образмерим его. Хочу отметить, что в солидворксе как и в других аналогичных программах размеры динамические, то есть изменяя значение размера, изменяется и сам эскиз. Это очень удобно.

Выходим из эскиза.

Для создания объемных тел в солидворксе применяются стандартные и удобные методы: вытягивание или выдавливание, вращение вокруг оси, вытягивание эскиза по траектории, создание по сечениям...

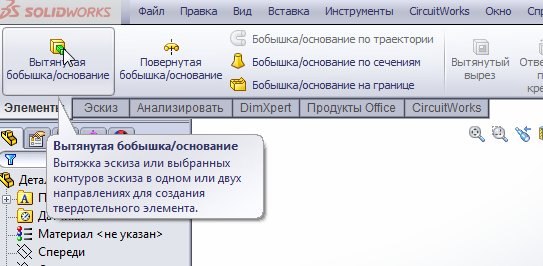

Для начала применим выдавливание эскиза. В солидворкс это команда называется вытянутая бобышка.

Можно задать толщину выдавливанияЮ направление и уклон.

Получаем следующую деталь. Надеюсь принцип понятен.

Теперь рассмотрим метод поворота сечения вокруг оси. Для этого на нашем исходном сечении добавим ось и кликнем ,чтобы линия оси стала вспомогательной геометрией.(Так обозначают оси и пласкости необходимые для построения)


Выходим из эскиза и выбираем команду повернутая бобышка.

Задаем сечение и ось вращения.

И вот оно тело вращения.

В этой статье я рассмотрел два основных метода получения объемного тела: метод выдавливания и метод поворота вокруг оси.
Есть так же метод выдавливания сечения по произвольной линии и метод сечений. Об этих методах напишу после.
Проектирование 3d модели Solidworks Видео.
Для тех кто не смог понять описанные методы я записал видео урок Solidworks.
Смотрите Уроки Solidworks видео на сайте все соберу!
