Поговорим о том, как создавать модель сборки в autodesk inventor.

Само слово сборка подразумевает наличие нескольких деталей, которые соединяют в один объект. Поэтому для начала нужно создать необходимые детали, входящие в будущую сборку. Однако не обязательно создавать все детали сразу. Inventor позволяет работать со сборками как сверху вниз, так и снизу вверх. Это означает, что можно проектировать детали прямо в процессе сборки, при этом можно сделать детали адаптивными друг другу. Но давайте обо всем по порядку.



Начинаем создавать сборку в autodesk inventor.


Первым делом откроем новый файл для сборочной модели.
Для этого нажимаем создать новый файл и выбираем пиктограмму обычный.iam.
iam-это расширение файла для сборочного чертежа в инвенторе.
autodesk inventor урок сборка


Нам откроется окно сборки. Пока мы видим пустой фон. Необходимо вставить первую деталь.
Начинать создание модели сборки лучше всего с ее самой главной или большой детали. Которая будет неподвижна.


Первую вставленную деталь inventor автоматически делает базовой(неподвижной или фиксированной), то есть ее нельзя передвигать.Но в дальнейшем это можно будет изменить, убрав соответствующую галку на "базовой" детали в браузере. Таким образом для первой детали сборки лучше всего подходят элементы корпуса.



Чтобы вставить деталь, нажимаем соответственно кнонпку вставить, которая находится в верхнем левом углу.
autodesk inventor урок сборка



Затем выбираем нужный файл детали. ipt-это расширение для файлов деталей для autodesk inventor.

autodesk inventor урок сборка



Для примера на своем компьютере я соберу некое подобие ящика. Вставляю деталь панели.
autodesk inventor урок сборка



Но сборка не может по определению состоять из одной детали, поэтому вставляем следующую. Следующую деталь можно будет свободно перемещать относительно первой, пока на нее не будут наложены зависимости.

autodesk inventor урок сборка



Помимо файла деталей ipt в файл сборки можно вставить и другую сборку целиком,то есть файл с iam расширением(то есть вставить подсборку сборки).


Помимо вставки созданных вами деталей в сборку можно вставлять стандартные элементы из библиотеки inventor. Для того чтобы вставить в сборку стандартные детали необходимо кликнуть на стрелочку под кнопкой вставки обычной детали и заменить ее на кнопку вставки из библиотеки компонентов. Нажимаем эту кнопку.
autodesk inventor урок сборка

Из этой библиотеки удобно вставлять различный крепеж. Но другие стандартные элементы машиностроения,например подшипники и прочие стандартные изделия, лучше находить на сайтах производителя, скачивать их оттуда и вставлять как обычные детали.



Наложение зависимостей в сборке autodesk inventor


Для того чтобы вставленные детали сложились в некоторую конструкцию, на них необходимо наложить зависимости. Зависимости - это некие ограничения в перемещении деталей относительно друг друга.



Найдем на верхней панели кнопку зависимось и нажмем ее. Появится окно зависимостей для сборки.
autodesk inventor урок сборка



Поговорим о тех видах зависимостей, которые можно применить.

Посмотрев на окно, мы видим что у нас включен самый первый тип зависимости. Такая зависимость позволяет совмещать грани или ребра деталей сборки и указывать расстояние между ними. Именно этим типом зависимости мы будем чаще всего пользоваться.



Чтобы наложить эту зависимость, сразу после нажатия на кнопку зависимость выбираем элемент(ребро, грань или ось цилиндрической поверхности) первой детали,затем элемент второй детали.
После этого или заблаговременно указываем способ совмещения(встык или заподлицо).


Если наложение зависимости возможно, то инвентор заранее совмещает детали сразу после указания необходимых граней(это можно отключить в настройках). Если Наложение зависимости невозможно, то вылезет ошибка.


Далее указываем расстояние между выбранными элементами(возможно вводить и отрицательные значения.
Теперь нажимаем ОК или применить.


Итак, с помощью первой зависимости autodesk inventor позволяет совмещать грани, ребра а так же оси цилиндрических элементов.

autodesk inventor урок сборка



Следующий тип зависимости-это угол. С помощью этой зависимости в инвенторе можно указывать угол между гранями, осями или ребрами деталей. Этой зависимостью также пользуемся если необходимо задать параллельность(так как это означает угол в 180 градусов).
Чтобы указать зависимость угла, выбираем по очереди элементы сопрягаемых деталей, выбираем способ и задаем значение угла.

autodesk inventor урок сборка



Третий тип зависимости - касательность. Собственно делает касательными цилиндрические элементы.
Чтобы указать касательность поступаем по аналогии с предыдущими зависимостями.

autodesk inventor урок сборка



Четвертый тип зависимости-вставка. Позволяет удобно вставлять крепежные элементы и всякого рода втулки в цилиндрические отверстия. Чтобы задать зависимость вставки, необходимо выбрать по очереди круглые ребра вставляемой детали и отверстия.


В принципе эту зависимость можно заменить самой первой зависимостью, если первую зависимость использовать дважды(сначала совместив оси, а затем плоскости), однако при вставке большого количества крепежных элементов в сборке, зависимость вставки значительно упрощает работу.
autodesk inventor урок сборка



Зависимости в инвенторе можно указывать не только между гранями, ребрами и цилиндрическими осями деталей, но и между плоскостями построения координат(которые есть у каждой детали). Это позволит легко совмещать середины деталей. Вот почему важно все детали строить правильно и фиксировать относительно центра начала координат. Если деталь будет построена не симетрично относительно начальных плоскостей, то потом придется высчитывать расстояния, чтобы потом поставить их по центру относительно другой детали.



Это были статические зависимости. Если переключить вкладку то можно указать динамические зависимости, когда одно тело будет перемещаться в зависимости от другого(это удобно при сборке шестерен и реек)



Таким образом вставляя детали и нанося зависимости в autodesk inventor можно создавать модели сборки.



Применение массивов и зеркального отображения в сборке AI



Если нам нужно вставить большое количество одинаковых деталей в сборку то для этого можно воспользоваться функцией массива или зеркального отображения , если необходимо отразить зеркально существенную часть сборки.
autodesk inventor урок сборка


Однако из личного опыта работы в autodesk inventor я не рекомендую злоупотреблять данными функциями, так как применение массивов и зеркального отображения вносит путаницу в дереве браузера.



Другими словами если вы навставляете много массивов, то тяжело потом будет вносить в сборку изменения, кроме того существует возможность ошибок инвентора(может выкидывать из программы). В общем применяем массивы если деталей хотя бы больше 5-6. А зеркальным отображением лучше стараться и вовсе не пользоваться. Лучше использовать подсборки.



Работа со сборкой autodesk inventor, функционал.


Чтобы вращать или перемещать детали входящие в сборку, нажимаем соответствующие клавиши на верхней панели.
autodesk inventor урок сборка



Теперь обратим внимание на дерево построения в сборке(браузер). В нем отображены все детали, другие сборки и все стандартные элементы, которые входят в нашу сборку. Кроме того в браузере отображены плоскости построения(находятся в папке начало). и еще одна папка, которая есть в каждой сборке-представления.



Теперь если кликнуть по любой из деталей в браузере правой кнопкой, мы можем настроить свойства отображения этой детали. Деталь можно сделать невидимой(тоже самое если деталь отсутствует вовсе), деталь можно подавить(означает что деталь будет невидима), можно включить и отключить доступность детали(При этом деталь будет прозрачной и ее грани и ребра нельзя выбрать).



Любую деталь,входящуюю в сборку, в инвенторе мы можем редактировать не выходя из сборки. Для этого нужно просто дважды кликнуть по необходимой детали в браузере левой кнопкой мыши. После чего мы сможем редактировать деталь. При этом можно будет ссылаться на геометрию соседних деталей сборки, делая детали сборки адаптивными друг другу.


Если детали указаны адаптивными, то при изменении геометрии одной детали, будет изменяться геометрия детали ей адаптивной.Если вы воспользовались свойством адаптивности деталей, то по завершении изменений лучше выключить адаптивность, так как это адаптивные детали перегружают сборку(ваш компьютер будет дольше думать). для выключения адаптивности деталей, кликаем правойкнопкой мыши по детали в браузере и выбираем иконку адаптивности.


Если кликнуть по детали правой кнопкой мыши и выбрать открыть из контекстного меню, то мы можем открыть деталь отдельным файлом для редактирования.



Любую деталь входящую в сборку, мы можем заменить другой деталью. При этом по возможности будут сохранены все наложенные зависимости на данную деталь. Замена детали выполняется если детали похожи друг на друга, но имеют небольшие отличия. То есть можно сохранить деталь под другим именем, изменить в ней пару отверстий, а затем заменить ею в файле сборки изначальную деталь или все аналогичные детали.

autodesk inventor урок сборка



Теперь рассмотрим папку представления в браузере инвентора. Если открыть представления в дереве построения сборки, мы видим в ней папку позиция и папку уровень детализации.




Позиция в сборке позволяет выбирать различные варианты взаимного расположения деталей в одной и той же сборке. Например ящик открыт или ящик закрыт и т.д.

autodesk inventor урок сборка



Чтобы создать новую позицию в сборке кликнем по слову позиция правой кнопкой и выберем создать. После этого мы можем переопределить значение расстояния в одной из наложенных ранее зависимостей(или вовсе выключить зависимость) или изменить позицию подсборки входящей в нашу сборку. Так получается новая позиция в сборке.


Потом можно просто переключать созданные позиции сборки, поставив на требуемую позицию галочку.
autodesk inventor урок сборка



Теперь разберемся с уровнем детализации. Уровень детализации позволяет отключать видимость сразу нескольких компонентов одним нажатием. Например отключить отображение крепежа или снять защитную обшивку с детали. Какие именно детали будут видны, а какие нет определяете вы сами. Достаточно только создать новый уровень детализации, а затем выбрав его(поставив на нем галочку) подавить ненужные детали. Переключив галочку обратно на главное отображение, мы вернем видимость деталей одним нажатием.

autodesk inventor урок сборка



Если у Вас есть вопросы по сборкам в инвенторе спрашивайте в коментариях пока я в теме.



Как создавать модели сборки в программе autodesk inventor.




Ну вот если с созданием модели разобрались, то теперь хочу осветить вопрос о том как создавать сборочные чертежи в программе autodesk inventor.



Создание сборочного чертежа в autodesk inventor.



Поговорим о том как создавать сборочные чертежи в инвенторе. Рассмотрим это на примере модели втулки.


Для примера я создал сборочную модель втулки(немного похожую на втулку велосипеда).
Вот так будет выглядеть собранная втулка.
Сборочный чертеж в autodesk inventor



Чтобы собрать такую модель. Необходимо вставить в сборку все детали, а затем наложить зависимости.

Сначала вставляю деталь корпуса в файл сборки.
Сборочный чертеж в autodesk inventor



Вставляю ось. Накладываю зависимости соосности оси и корпуса втулки.
Сборочный чертеж в autodesk inventor



CAD модель подшипника SKF скачиваю с сайта производителя и вставляю в свою сборку.
Сборочный чертеж в autodesk inventor



Вставляю два защитных кольца.
Сборочный чертеж в autodesk inventor



Еще в сборку входят две гайки и две шайбы, которые я беру из библиотеки стандартных деталей autodesk inventor.



Итак, после наложения всех зависимостей сборочная модель втулки готова. Вот так она выглядит в разрезе.
Сборочный чертеж в autodesk inventor



Но прежде чем приступать к созданию чертежа, убедимся что все детали, входящие в сборку, и сама сборка названы правильно, а так же убедимся что все правильно заполнено в свойствах сборки и деталей.
Если есть необходимость переименовать файлы деталей, открываем деталь и нажимаем сохранить как.
Сборочный чертеж в autodesk inventor



Называть файлы деталей и сборок я рекомендую следующим образом.Сначала идет номер чертежа, затем его название. Так легко потом будет найти нужный файл детали по номеру или названию средствами windows. А сами детали будут упорядочены именно по номеру чертежа, а не по его названию.
Сборочный чертеж в autodesk inventor



Чтобы заменить детали в модели сборки на правильно обозначенные, выбираем аналогичную деталь, кликаем правой кнопкой мыши и выбираем заменить или заменить все.
Сборочный чертеж в autodesk inventor



Сохранив детали правильно, заходим в свойства каждой детали.
Сборочный чертеж в autodesk inventor



В свойствах мы заполняем или корректируем(если это еще не было заполнено в шаблоне детали) недостающие пункты. Такие как автор и название организации.
Сборочный чертеж в autodesk inventor



Во вкладке проект, корректируем пункт обозначение. Переносим название чертежа в его наименование. Вписываем имена разработчика, технолога и прочие.
Сборочный чертеж в autodesk inventor



Название детали должно быть в строке наименования. А номер чертежа в графе обозначение.
Сборочный чертеж в autodesk inventor



Во вкладке статус заполняем строки проверил и утвердил.
Сборочный чертеж в autodesk inventor



Вот теперь можно приступить к созданию сборочного чертежа в autodesk inventor. Так же как и при создании чертежа обычной детали выбираем шаблон чертежа с расширением idw. Вы кстати можете создать себе отдельный шаблон для сборочных чертежей,настроив его для оптимальной работы, почему бы и нет.
Сборочный чертеж в autodesk inventor



После выбора шаблона в инвенторе открывается поле для создания чертежа. Мы видим рамку чертежа. Сверху видим вкладки и кнопки для создания чертежа.
Сборочный чертеж в autodesk inventor



Тепере вставим в рамку необходимые нам виды нашей собранной втулки. Сначала указываем базовый вид, затем проекционные.
Сборочный чертеж в autodesk inventor



Я создал два вида и изометрию для наглядности.
Сборочный чертеж в autodesk inventor



Главный вид хочется сделать в виде сечения. Для этого выполним местный разрез, но всей детали. Для этого выберем главный вид и создадим связанный с ним эскиз.
Сборочный чертеж в autodesk inventor



В эскизе создадим замкнутый контур в виде прямоугольника.
Сборочный чертеж в autodesk inventor



Применим команду местный разрез.
Сборочный чертеж в autodesk inventor



Получаем следующий вид. Такое сечение нас не устраивает, ведь согласно ЕСКД вал в сечении не разрезают. Поэтому ость нашей втулки не должна быть разрезана. А шарики подшипников наоборот оказались не разрезаны.
Сборочный чертеж в autodesk inventor



Чтобы поправить получившийся разрез, зажмем Shift и кликнем правой кнопкой мыши. Выберем приоритет деталей.
Сборочный чертеж в autodesk inventor

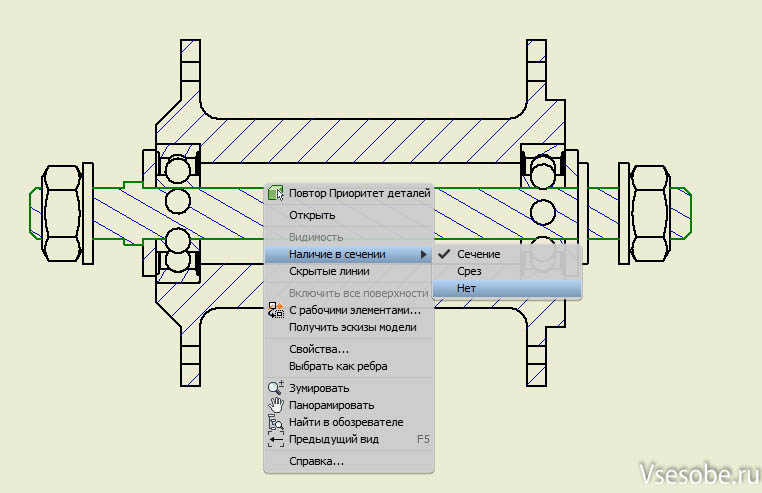

Теперь выбираем ось втулки, кликаем правой кнопкой и выбираем наличие в сечении, ставим галку над словом нет. А с шариками подшипников проделываем обратное, их наоборот необходимо рассечь.
Сборочный чертеж в autodesk inventor



Так мы получаем более приемлемый вид разреза.
Сборочный чертеж в autodesk inventor/



Зайдем в настройки вида и включим отображение резьбы для оси втулки.
Сборочный чертеж в autodesk inventor



Проведем линии осей. Используем соответствующие кнопки.
Сборочный чертеж в autodesk inventor



Теперь наш чертеж выглядит вот так.
Сборочный чертеж в autodesk inventor



Главный вид. Подшипники все же отображены не до конца правильно, но оставим так как есть.
Сборочный чертеж в autodesk inventor



Спецификация в сборочном чертеже autodesk inventor


У каждого сборочного чертежа по определению должна быть спецификация. Спецификацию для сборочного чертежа autodesk inventor создает автоматически. Для того чтобы открыть лист спецификации нажмем на соответствующую иконку.

Сборочный чертеж в autodesk inventor



Появляется окно спецификации. Мы видим, что хоть спецификация и была сгенерирована инвентором автоматически, но ее вид нас до конца не устраивает. Так подшипник был занесен в категорию сборочных единиц, при этом имеет странное обозначение.
Сборочный чертеж в autodesk inventor



Откорректируем вид спецификации. Кликнем правой кнопкой мыши по названию подшипника. Перенесем его в категорию стандартные изделия.
Сборочный чертеж в autodesk inventor



Удалим саму категорию сборочные единицы. Она нам больше ненужна, так как сборочных единиц входящих в нашу втулку больше нет.
Сборочный чертеж в autodesk inventor




Отсортируем детали и их номера позиций по порядку.
Сборочный чертеж в autodesk inventor


Удалим пустые строки спецификации. Откорректируем название подшипника вручную. То что мы исправили вручную autodesk inventor в спецификации выделяетт желтым цветом.

Сборочный чертеж в autodesk inventor



Теперь спецификация имеет более менее нормальный вид. Мы можем сохранить ее в файл pdf, эксель или сразу вывести на печать. Есть возможность вставить спецификацию в поле чертежа, что очень удобно.
Сборочный чертеж в autodesk inventor



Имеем чертеж со вставленной спецификацией.
Сборочный чертеж в autodesk inventor



Осталось проставить номера позиций. Кликаем на иконку номера позиций. Выбираем нужную деталь, затем кликаем еще раз левой кнопкой на то место где будет полка с номером, потом кликаем правой кнопкой и нажимаем далее. Позиция будет проставлена.
Сборочный чертеж в autodesk inventor



Если кликнуть на проставленную позицию правой кнопкой, можно добавить еще одну полку с позицией. Как делается для стандартных изделий крепежа. Можно также добавить еще одну стрелку к позиции (добавить вершину выноску), чтобы указать несколько одинаковых деталей.
Сборочный чертеж в autodesk inventor



Теперь позиции проставлены.
Сборочный чертеж в autodesk inventor



Вы можете изменить стрелку на конце позиции на точку, если потяние за стрелку от контура детали на другое место. Однако при этом позиция выноска теряет связь с деталью. При изменениях в виде, позиции могут съехать в нежелательное место, то есть будут отображены некорректно. Поэтому я не рекомендую если есть такая возможность использовать позиции с точкой на конце.
Сборочный чертеж в autodesk inventor



После простановки позиций откроем еще раз нашу спецификацию. Мы видим что около отмеченных позиций появился значек. Означает что позиция проставлена на чертеже. Так же еще раз отсортируем все детали по порядку, так как это постоянно сбивается.
Сборочный чертеж в autodesk inventor



Добавим к нашему сборочному чертежу габаритные размеры.
Сборочный чертеж в autodesk inventor



В технических требованиях чертежа укажем, что размеры справочные.
Сборочный чертеж в autodesk inventor




Создание сборочного чертежа в autodesk inventor видео




Вот так мы создали сборочный чертеж в программе autodesk inventor.
