Разбор задней втулки горного велосипеда.

Вход в систему
Логин:
Пароль:
Регистрация

Приходилось ли Вам разбирать заднюю втулку велосипеда. Поговорим о том как разобрать заднюю втулку горного велосипеда, в частности втулку shimano FH-RM30-8.

Не так давно мне захотелось перебрать задние втулки своих велосипедов. Как выяснилось на обоих стояли втулки shimano FH-RM30-8.

Втулка shimano FH-RM30-8 это втулка под кассету на 8-9 скоростей, ставится как правило на недорогие горные велосипеды. Применяется с тормозами типа V-brake. Бывают с отверстиями на 32 и 36 спиц.

Какие бывают задние втулки у велосипедов.


Вообще задних втулок на горные велосипеды существует большое разнообразие. Поэтому если вы по какой либо причине хотите заменить заднюю втулку на своем велосипеде или даже все заднее колесо в сборе будьте очень внимательны. Я вот сначала по неопытности купил колесо в сборе совсем с другой втулкой, в надежде что подойдет.Но не подошло=)) Поэтому при замене втулки лучше брать именно ту которая стояла на вашем велосипеде изначально. И тем не менее.

  1. Посчитайте количество спиц на ободе вашего колеса и количество отверстий на втулке.На горных велосипедах бывают 32, 36.
  2. Посчитайте количество звездочек(передач), которое должно быть на вашем заднем колесе.Если звездочек 8-9, то кассета одевается на барабан(трещетку). Если звездочек 7, то вероятно это еще более дешевый вариант, когда звездочки(со встроенной трещеткой) навинчиваются на втулку по резьбе.
  3. Посмотрите на тип тормозов вашего велосипеда. Если тормоза дисковые, то на втулке должно быть соответствующее место для крепления диска.




Разбор задней втулки shimano FH-RM30-8


Для чего я перебирал втулку shimano FH-RM30-8. Чтобы заменить смазку в подшипниках. Чтобы увеличить накат велосипеда. Но сам барабан с трещеткой разобрать мне так и не удалось. Нужен специальный ключ со шлицами. Но давайте по порядку.


  • Сначала нужно снять колесо.Разводим щетки V-brake тормозов. Поворачиваем эксцентрик. Вытаскиваем колесо.

  • Теперь снимем кассету со звездочками.
    втулка FH-RM30-8

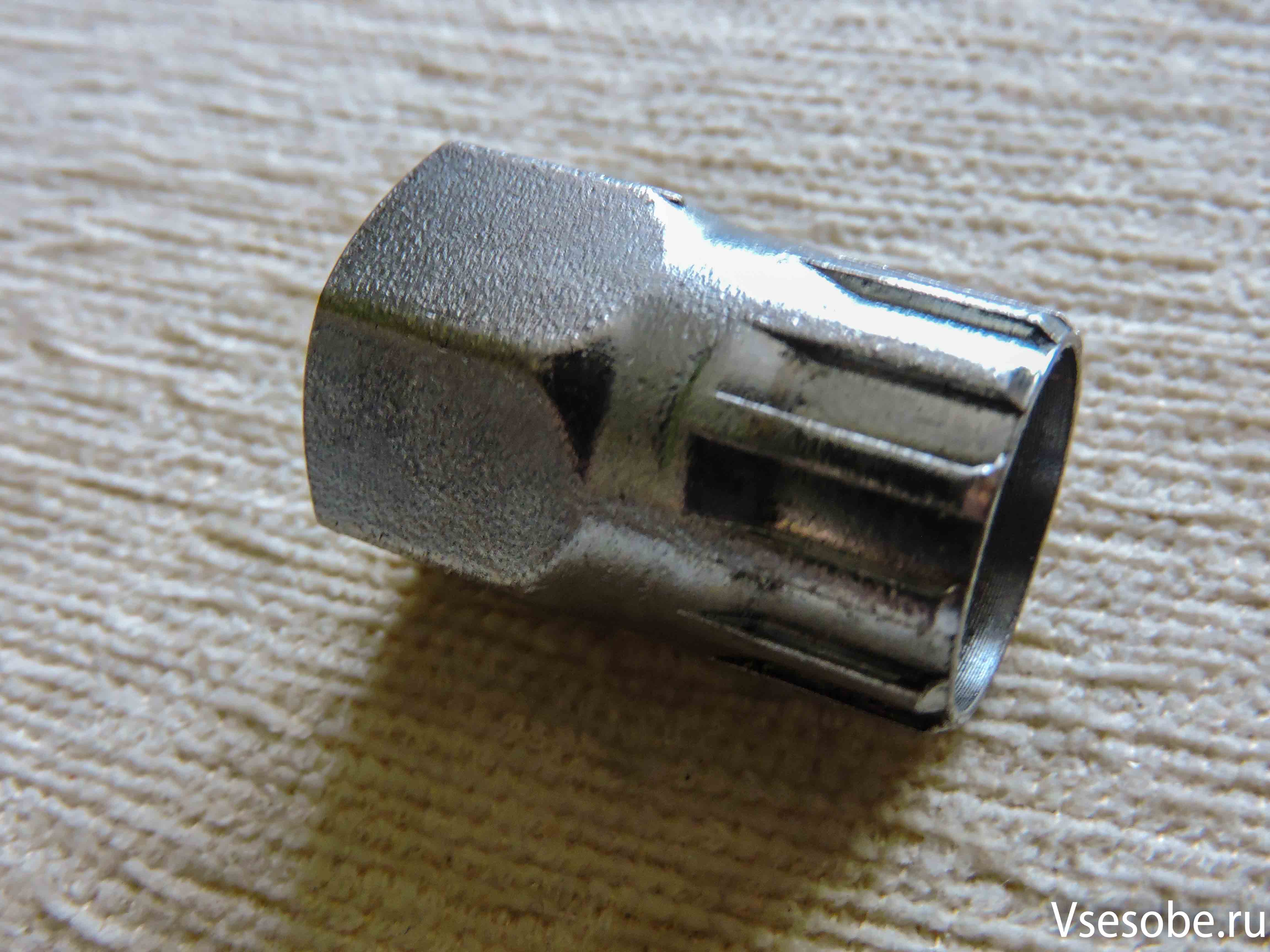

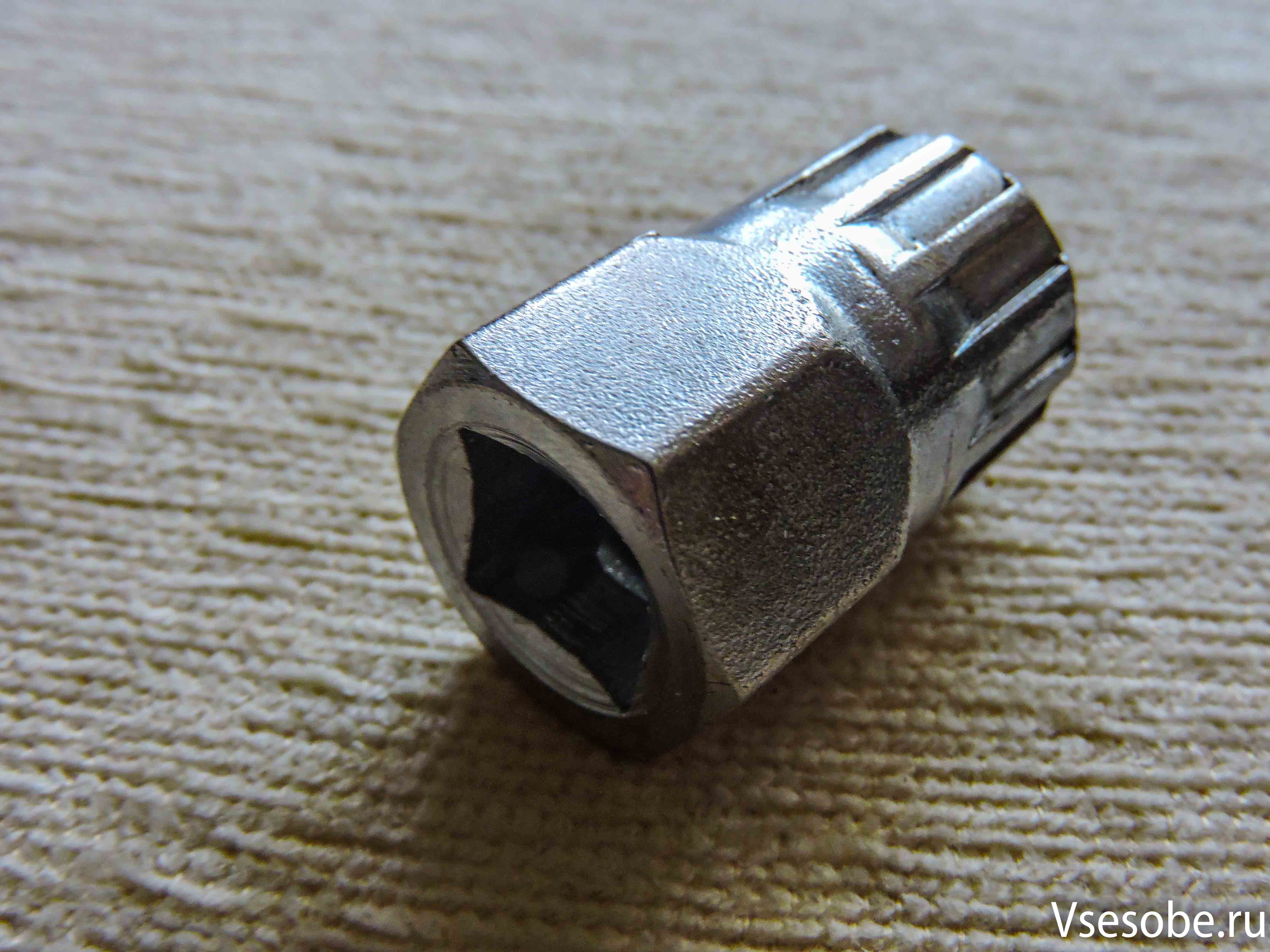

  • Для снятия кассеты нам понадобится специальный съемник. С одной стороны съемник имеет шлицы, с другой отверстие под квадратный ключ.
    втулка FH-RM30-8
    втулка FH-RM30-8

  • Вставляем съемник шлицами в гайку.
    втулка FH-RM30-8

  • Далее берем ключ с квадратной головкой.
    втулка FH-RM30-8

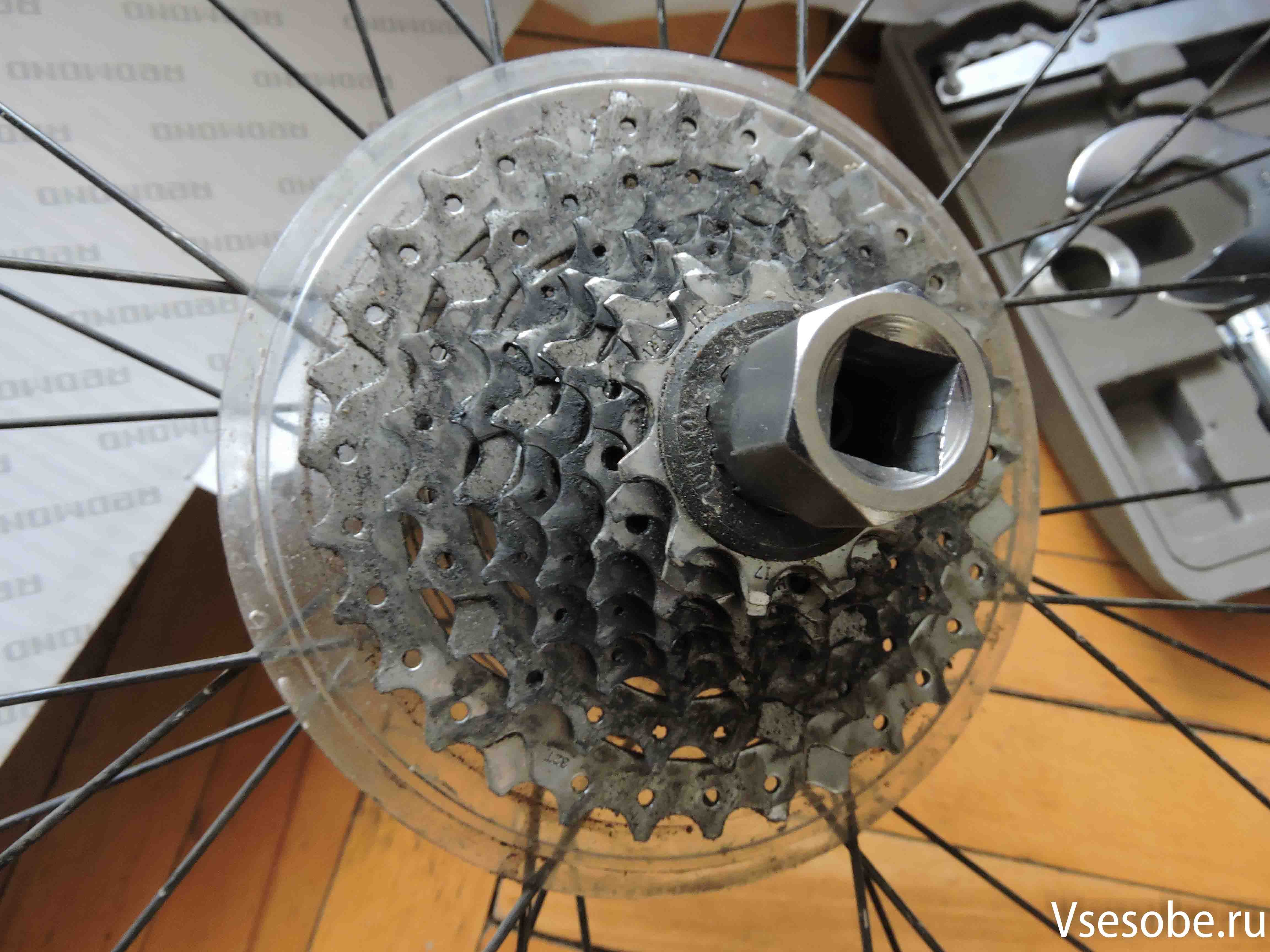

    Вставляем ключ в съемник для кассеты.
    втулка FH-RM30-8

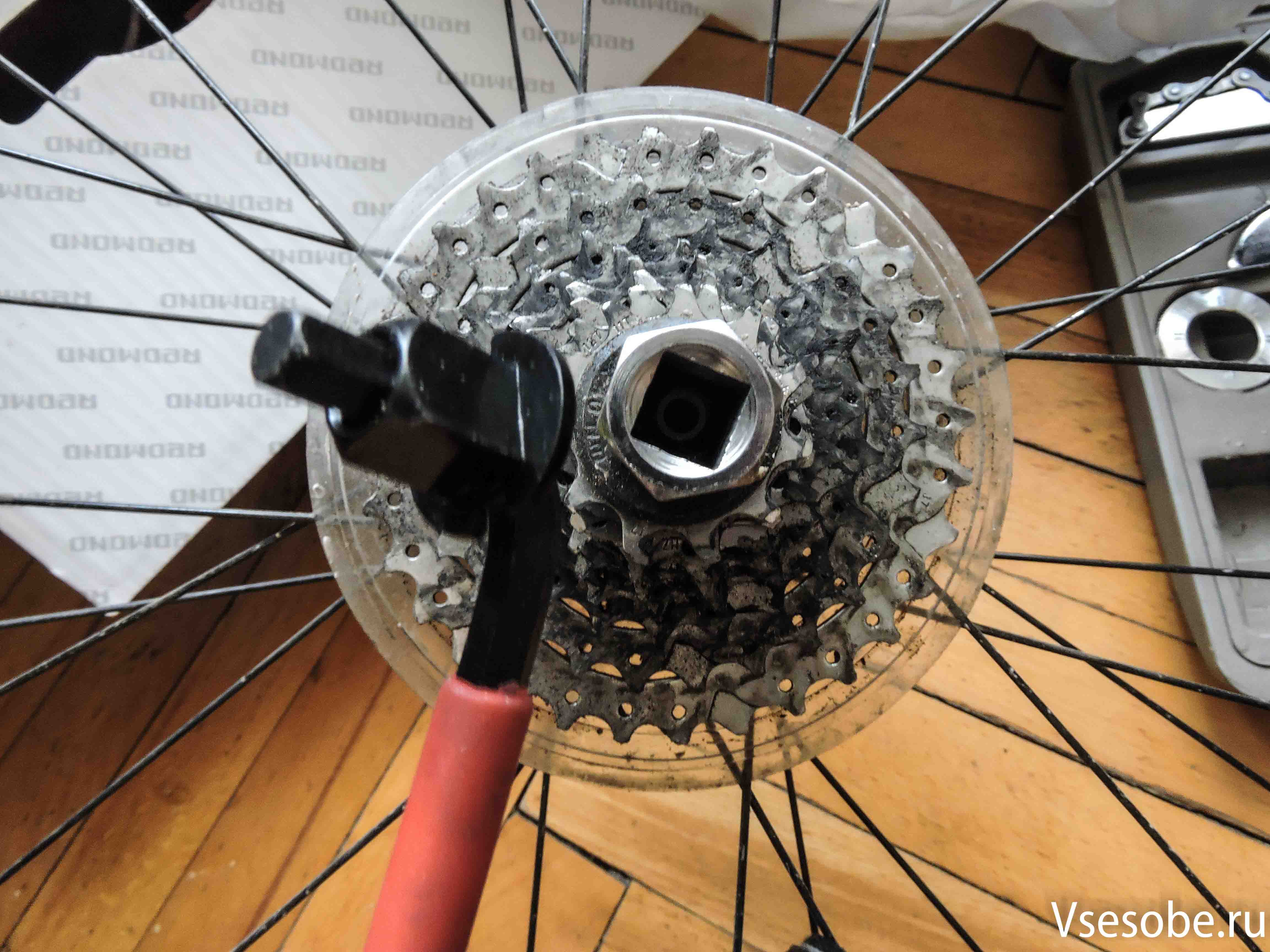

  • На самую большую звездочку одеваем хлыст (хлыст это такая палка с куском велосипедной цепи, служит для того чтобы удерживать кассету от поворота).
    Держим хлыстом звездочки(по часовой стрелке), а ключем со съемником откручиваем как обычно (против часовой)гайку, удерживающую кассету.
    втулка FH-RM30-8

  • После того как гайка откручена, кассету со звездочками можно легко снять с барабана задней втулки.
    втулка FH-RM30-8

    Саму кассету можно разобрать на отдельные звездочки.(Когда я впервые разобрал кассету на составляющие, то обнаружил колоссальное количество налипшей грязи,Туда даже ветки с травой наматываются, очищать пришлось долго, но зато потом кассета блестела как новая. В общем кассету периодически нужно чистить, передачи будут переключаться четче, да и выглядеть будет лучше)

  • Теперь можно начать разбирать и саму втулку shimano FH-RM30-8.
    втулка FH-RM30-8

  • Откручиваем контрящую гайку.
    втулка FH-RM30-8

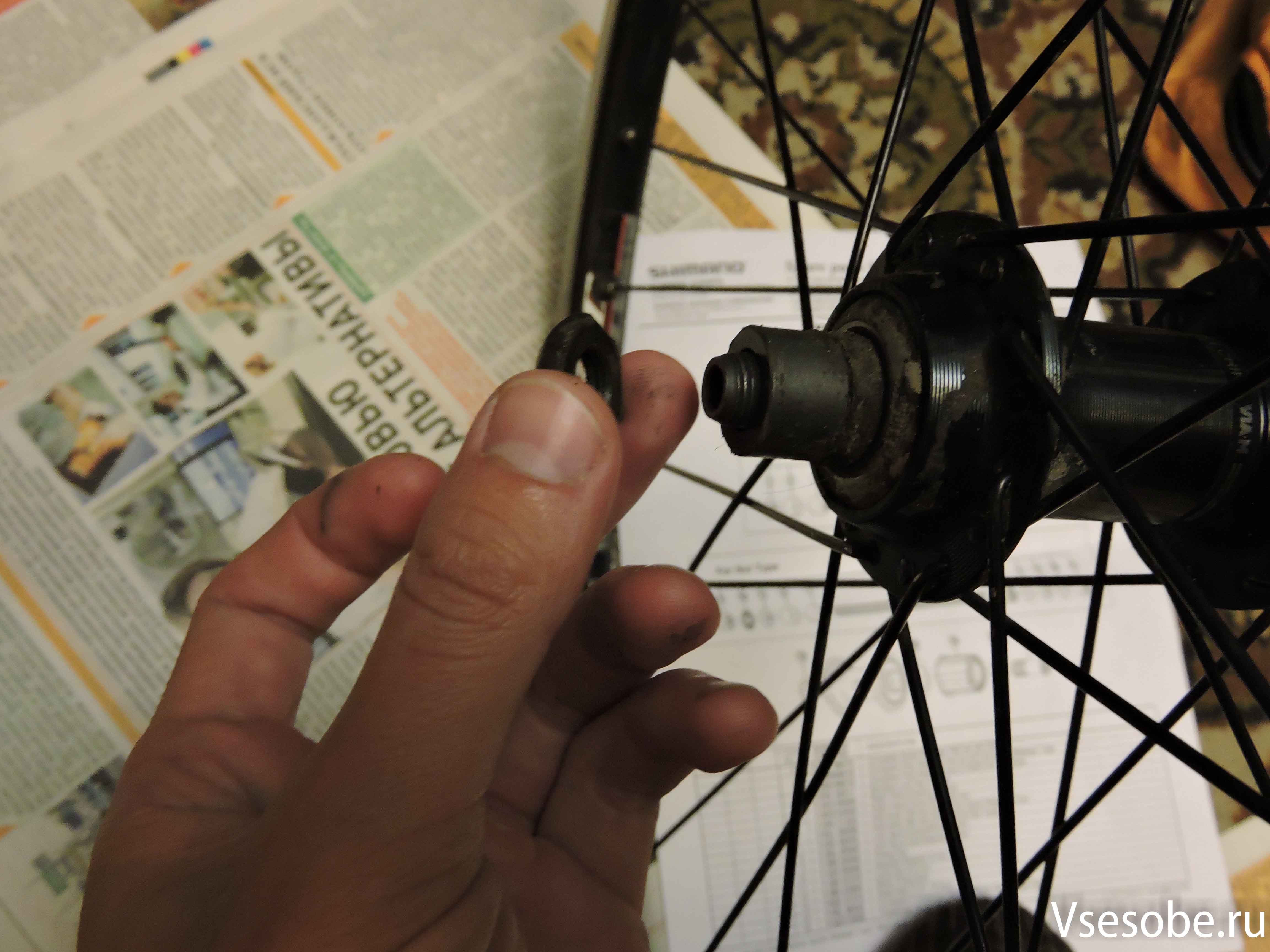

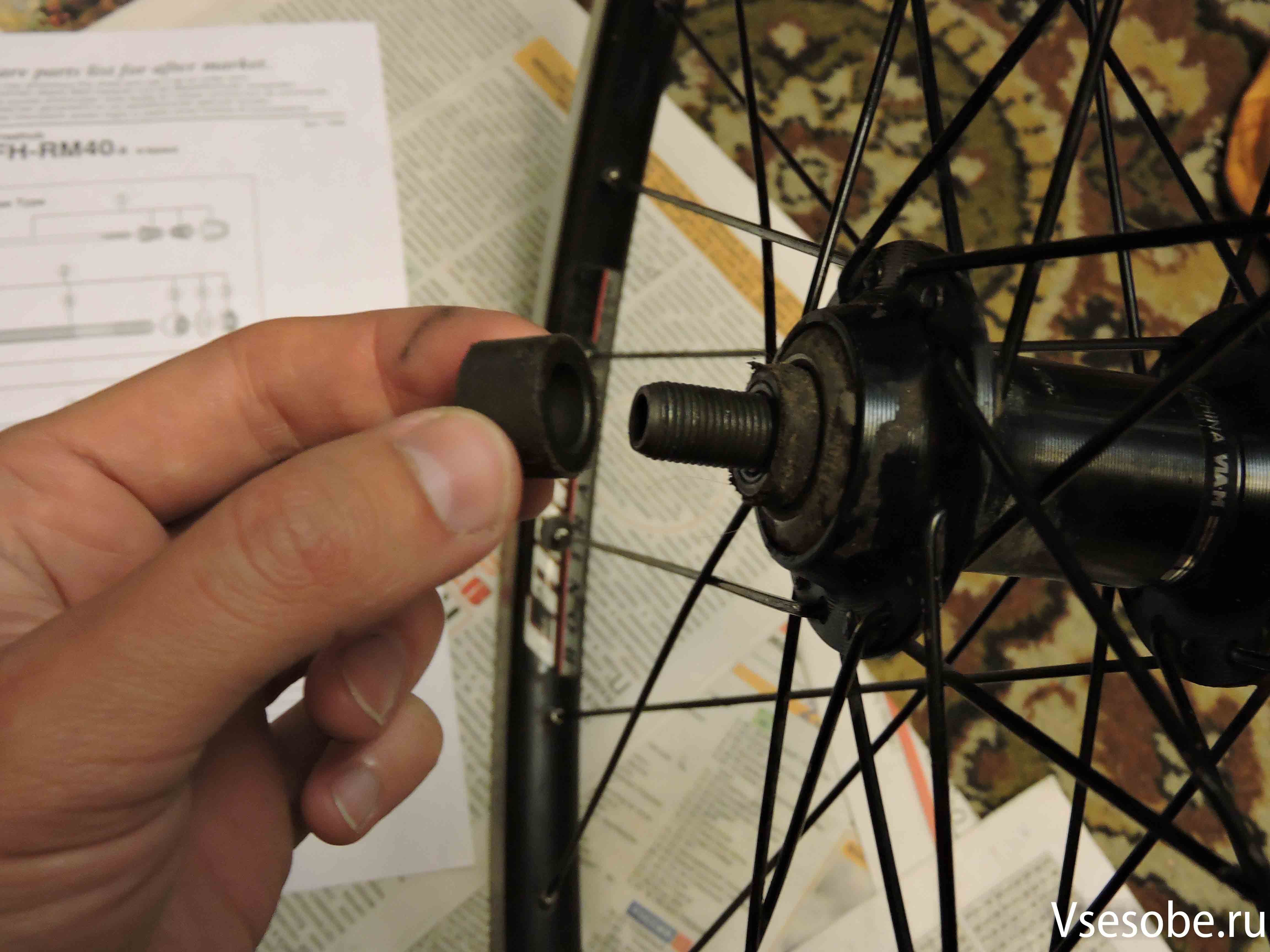

  • Вынимаем дистанционное колечко.
    втулка FH-RM30-8

  • Откручиваем конус.
    втулка FH-RM30-8
    втулка FH-RM30-8

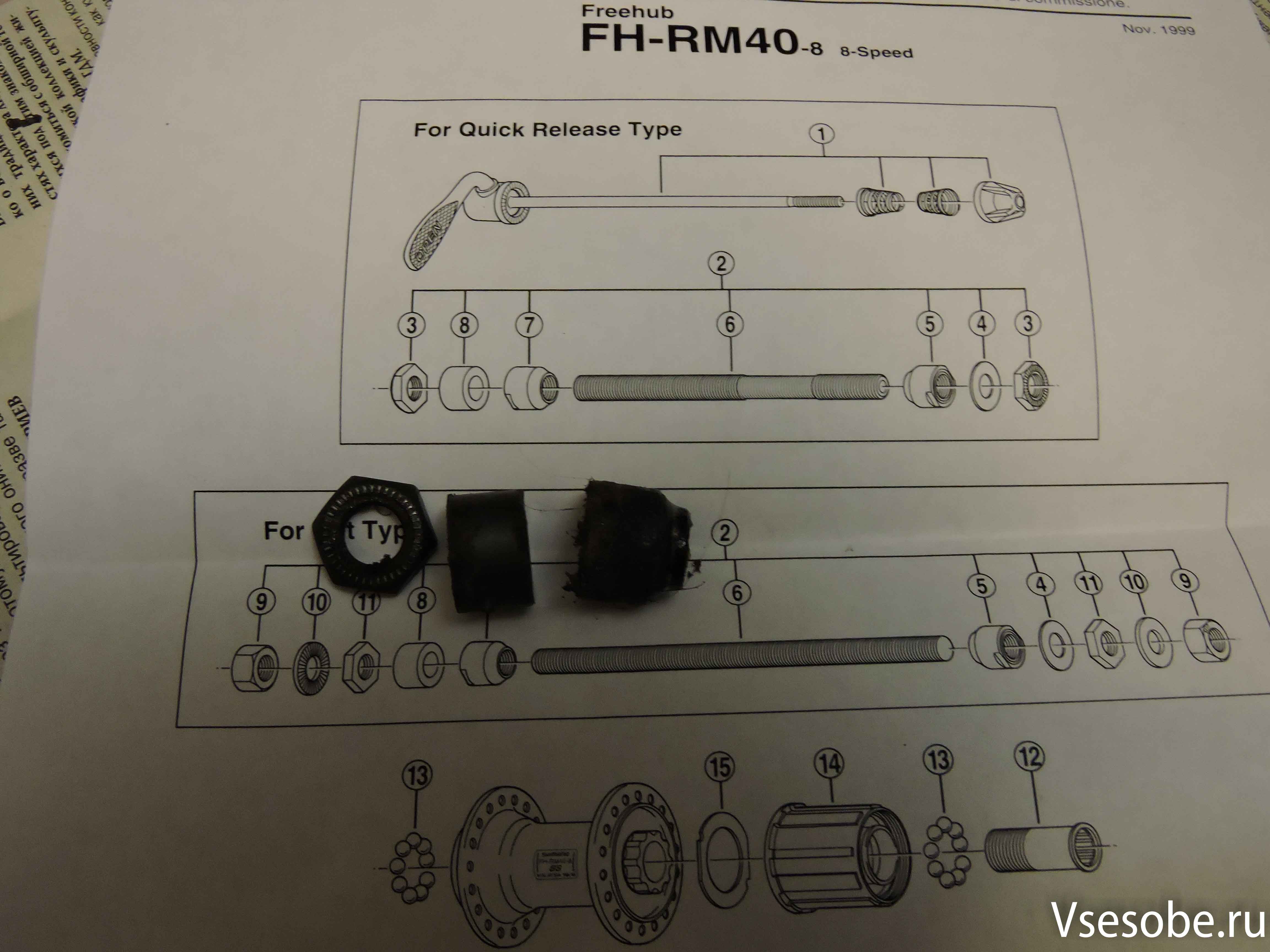

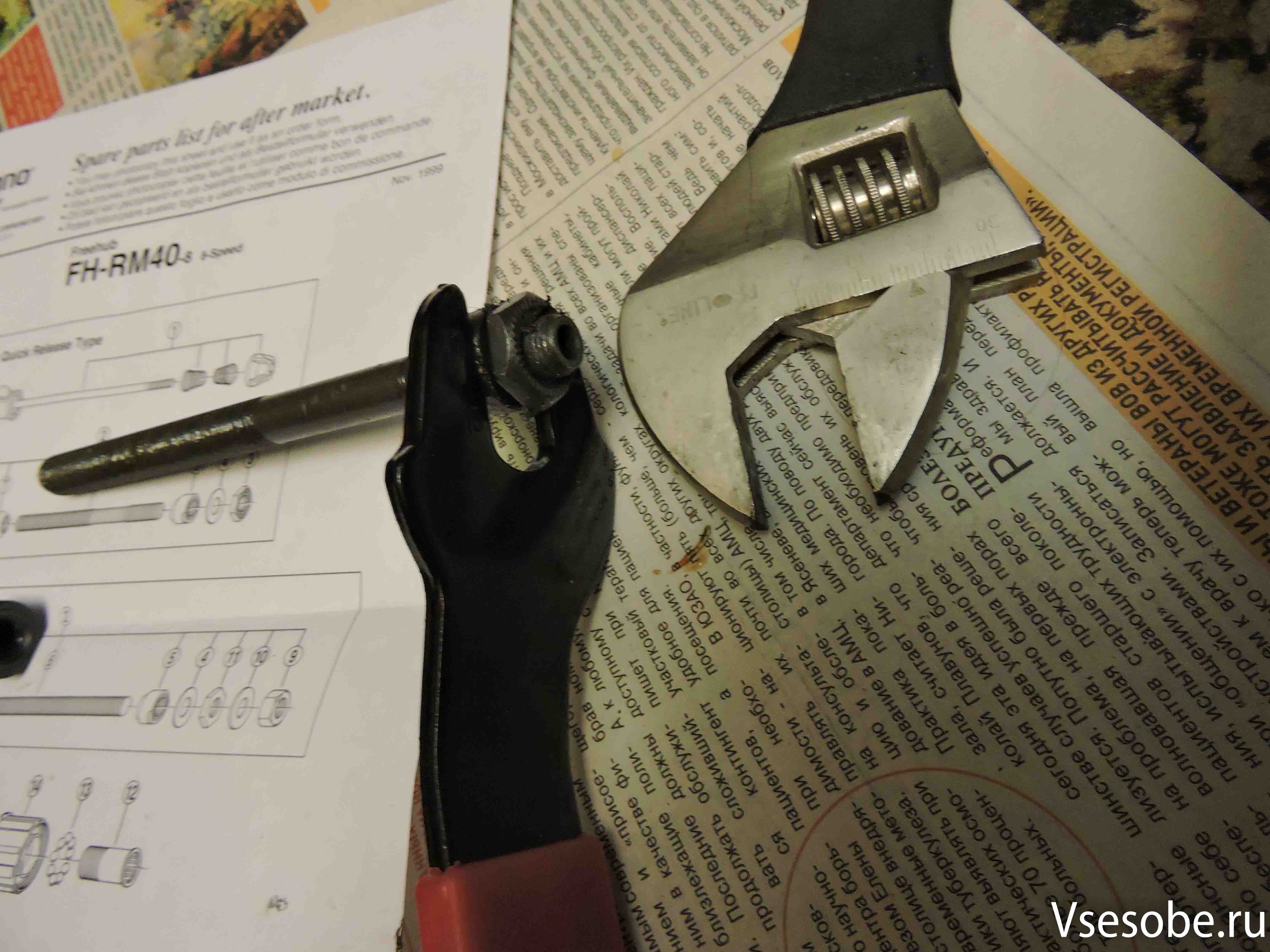

  • Складываем все по порядку, чтобы не забыть с какой стороны откручивали. На фото схема аналогичной втулки FH-RM40-8.
    втулка FH-RM30-8

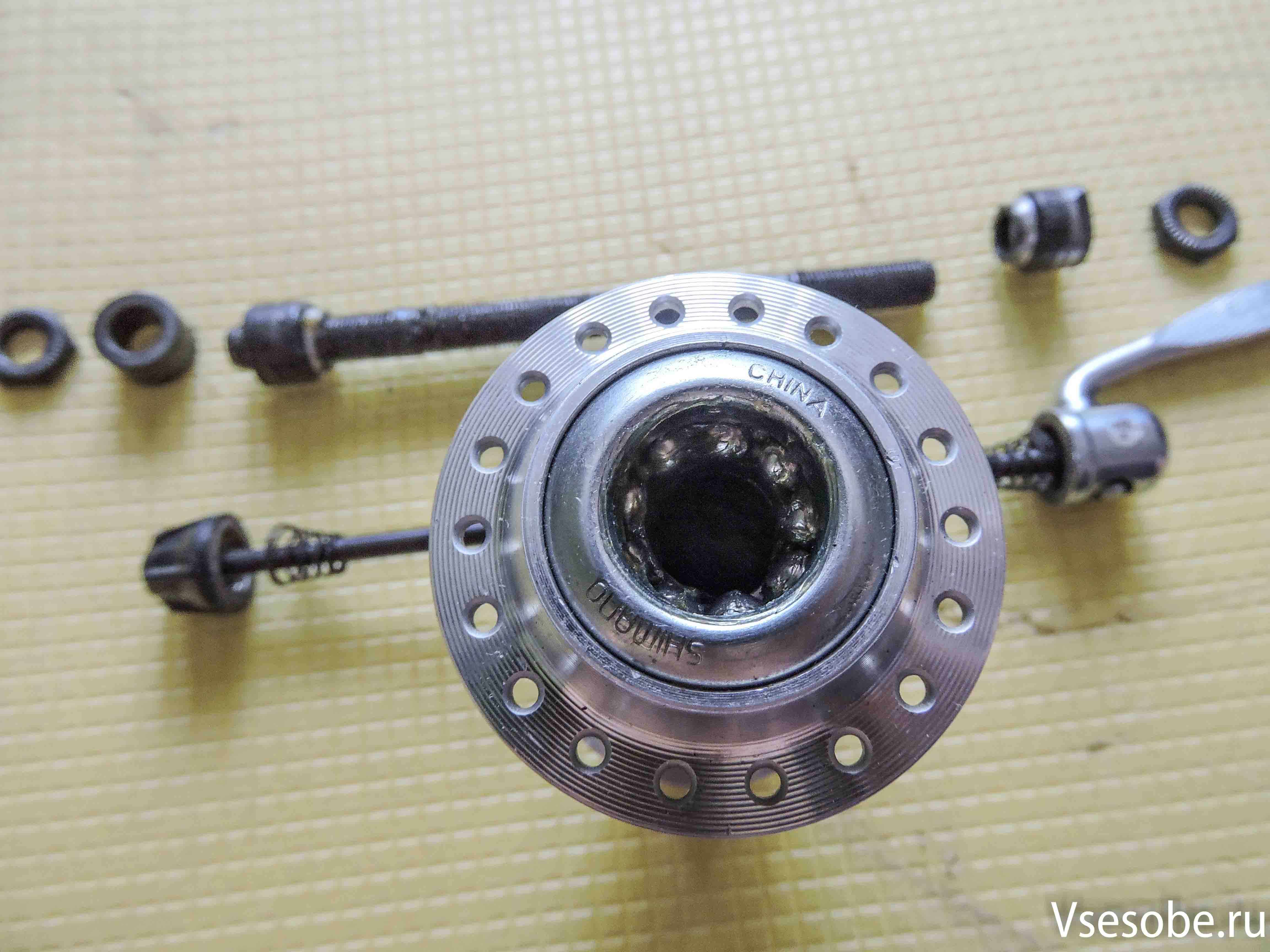

  • После того как открутили конус, можем вынуть ось. С обеих сторон втулки видны насыпные подшипники.
    втулка FH-RM30-8
    втулка FH-RM30-8

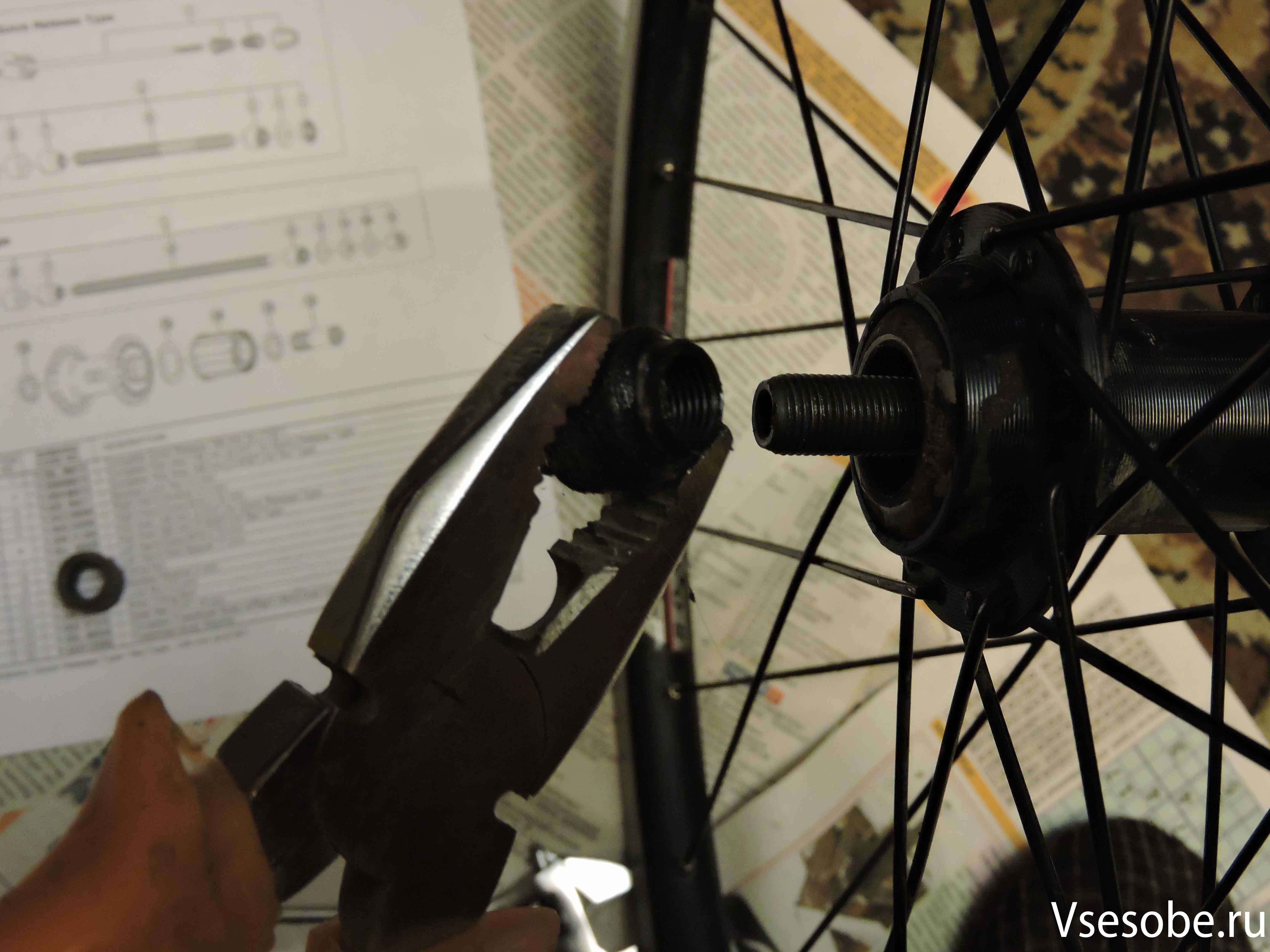

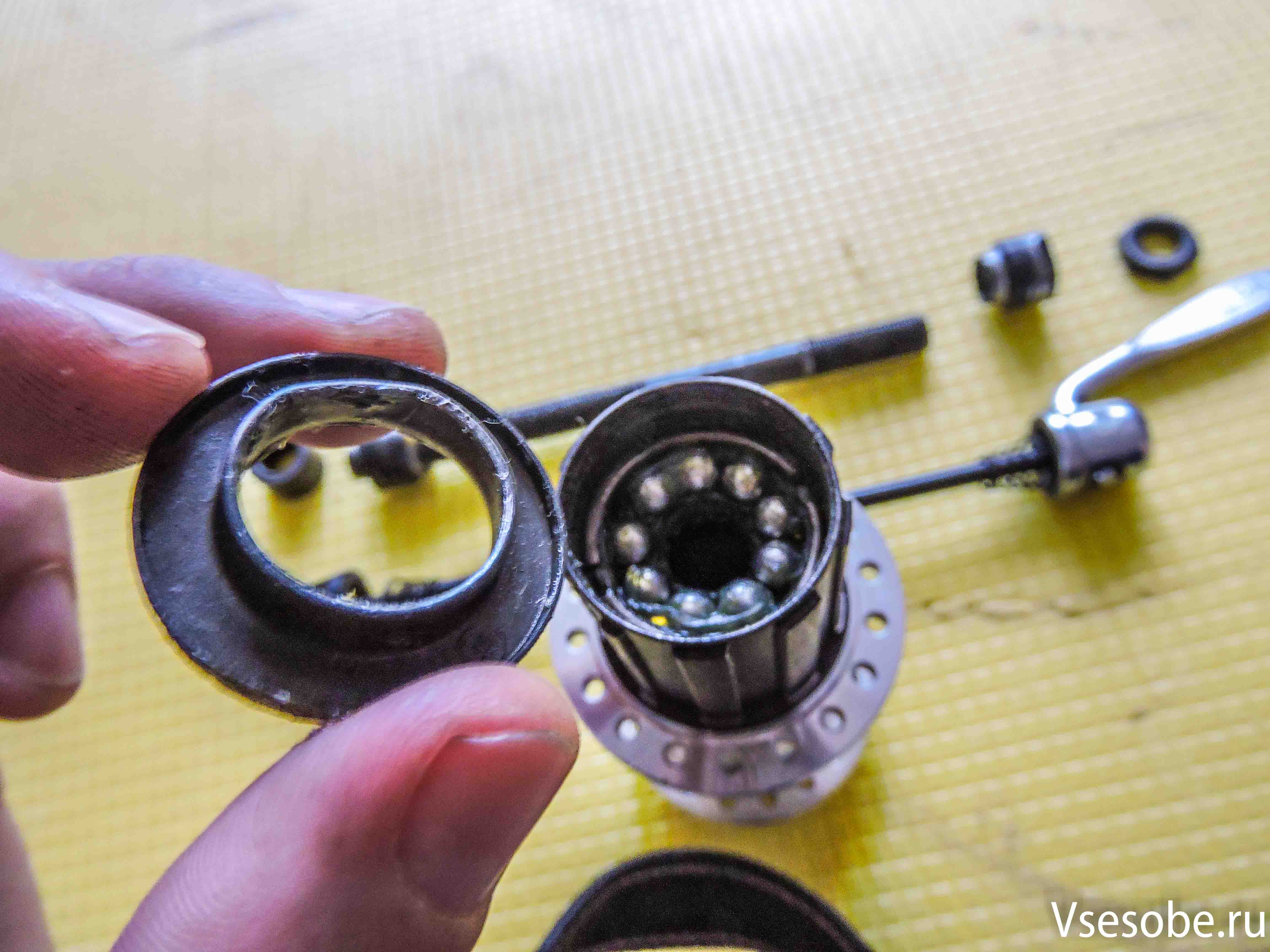

  • Со стороны барабана аккуратно с помощью отвертки вытаскиваем прижимную шайбу. Я сначала хотел использовать пассатижи, из-за чего помял шайбу. Отверткой это делается лучше. Просто раскачиваем ее в одну, затем в другую сторону и шайба легко вытаскивается.
    втулка FH-RM30-8
    втулка FH-RM30-8

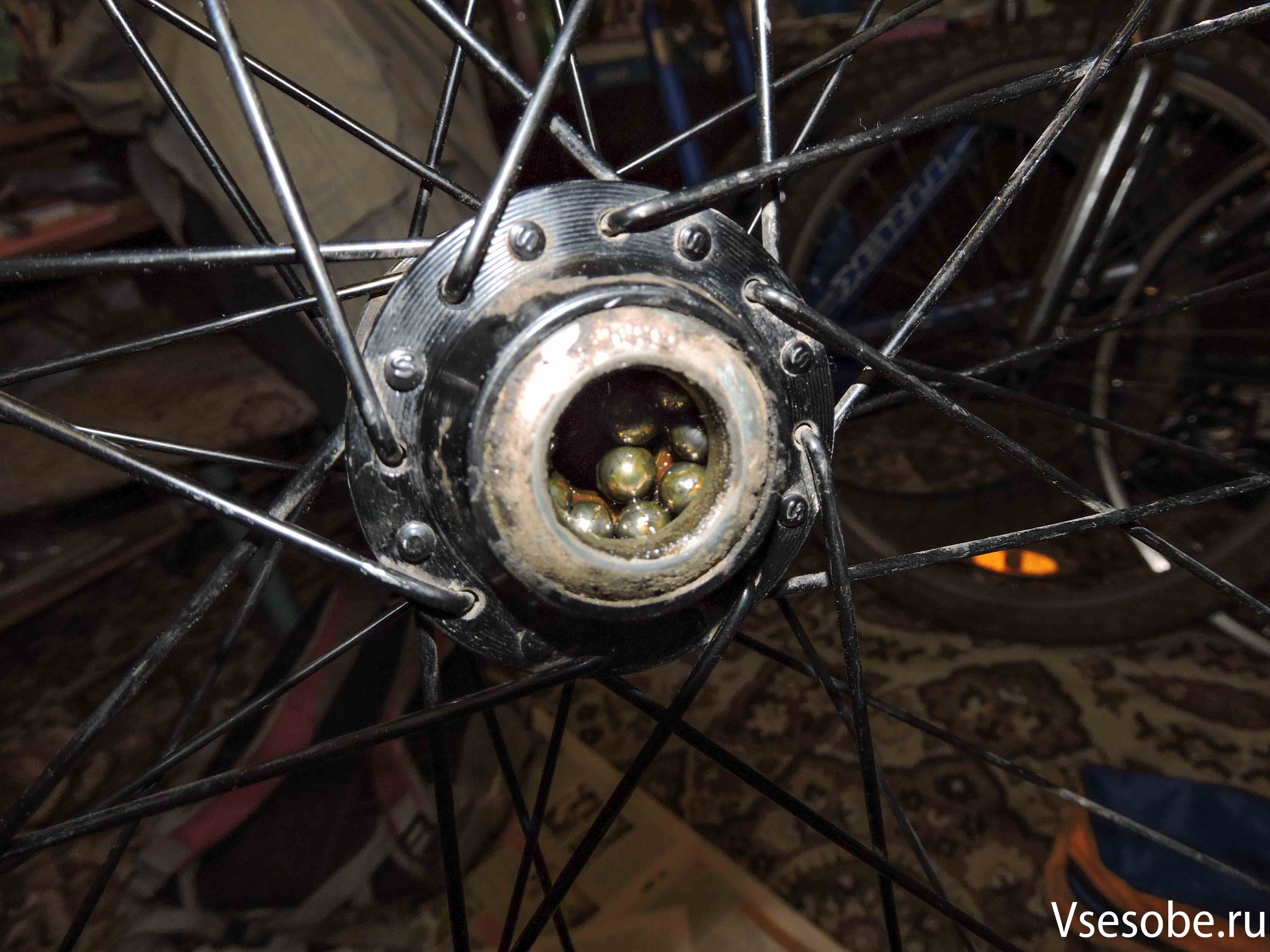

    Вынимаем подшипники. Всего их должно быть 18. По 9 с каждой стороны. Складываем подшипники в стаканчик, где их можно промыть от смазки.
    втулка FH-RM30-8

  • Разбираем остатки оси. Отвинчиваем правый конус и гайку. Все детали очищаем от смазки.
    втулка FH-RM30-8

  • Таким образом втулка разобрана, но не разобран барабан. Новая втулка shimano FH-RM30-8 вместе с барабаном(трещеткой) стоит около 500-600 рублей. Поэтому мною было принято решение не разбирать барабан(трещетку) втулки. По этой же причине барабан задней втулки shimano FH-RM30-8 считается условно не разборным. В связи с тем что барабан старой втулки на моем велосипеде крутился не так быстро как мне бы хотелось(у меня два велосипеда, и оба со втулой shimano FH-RM30-8), то в итоге я решил купить новую втулку shimano FH-RM30-8, а затем, чтобы не переставлять спицы, решил вытащить все внутренности новой втулки, включая барабан(трещетку), и поставить на старую, оставив лишь корпус втулки на месте. Этим решением остался доволен. Велосипед поехал быстрее.

  • Вот еще фото разбора новой втулки. (Кстати количество спиц для меня было не важно, поэтому оно отличается)
    втулка FH-RM30-8

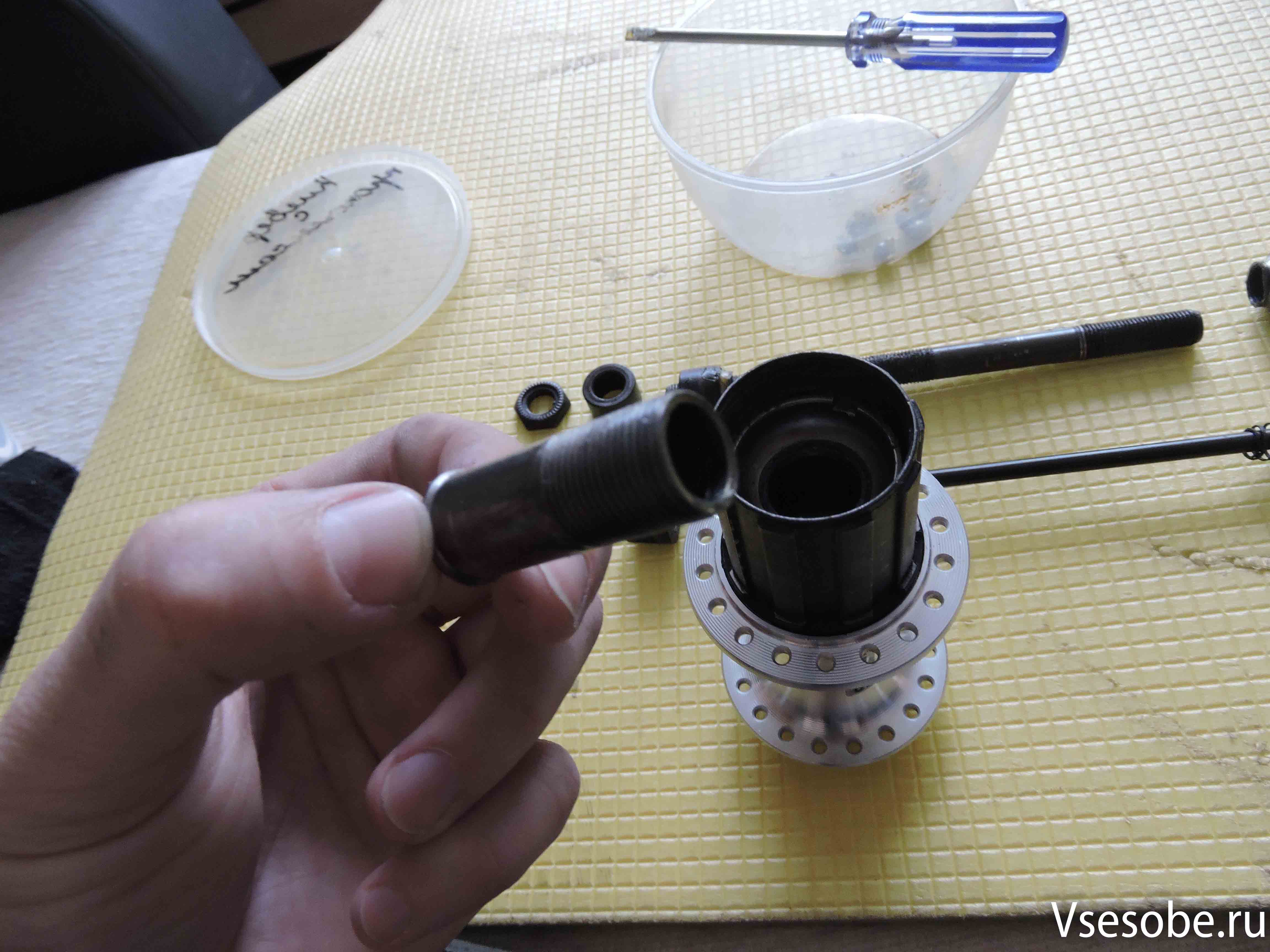

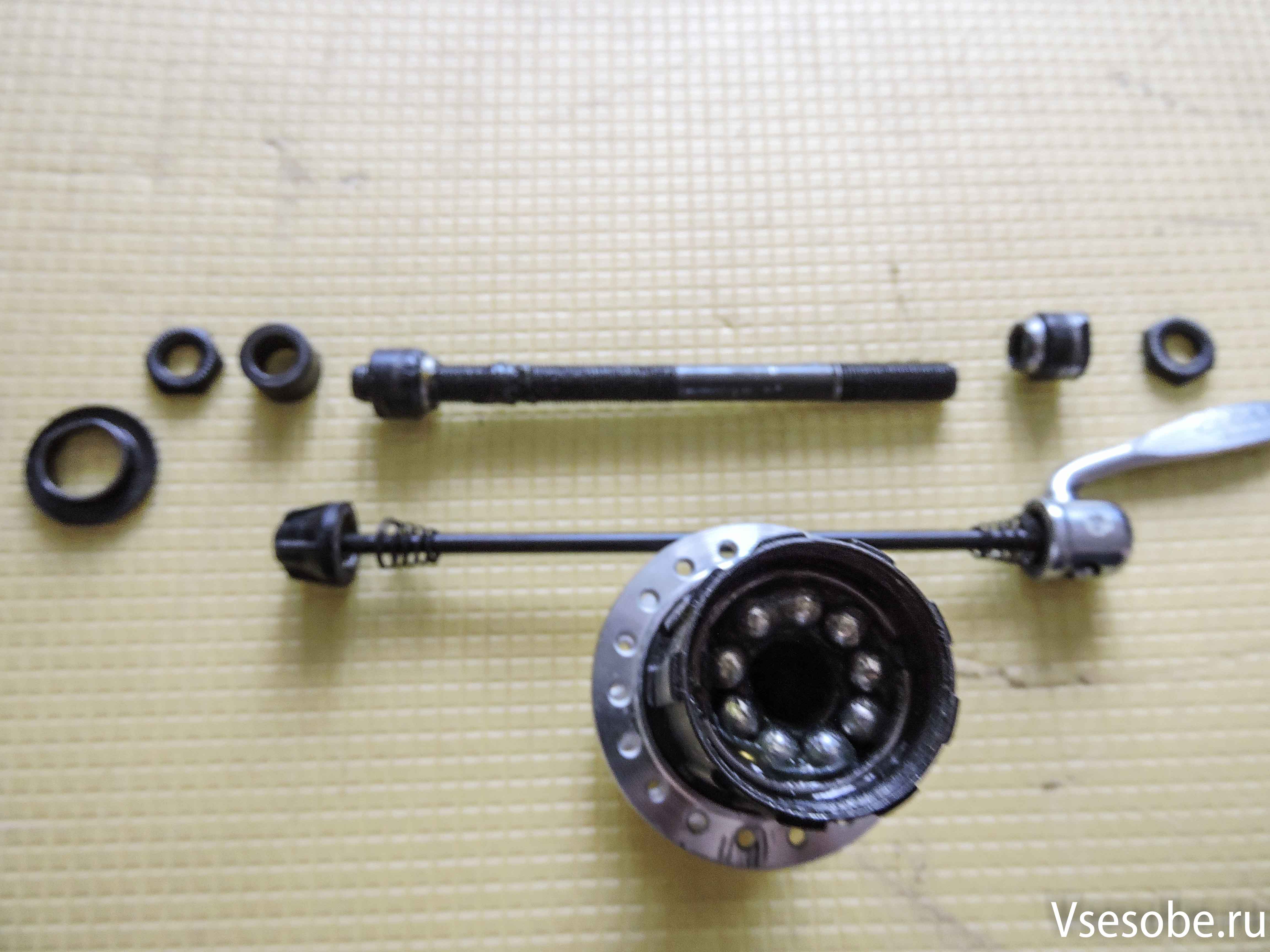

    Открутил контрящие гайки, вытащил шайбы, дистанционное кольцо, конуса и саму ось.
    втулка FH-RM30-8
    Вытащил отверткой прижимную шайбу со стороны барабана.
    втулка FH-RM30-8
    втулка FH-RM30-8

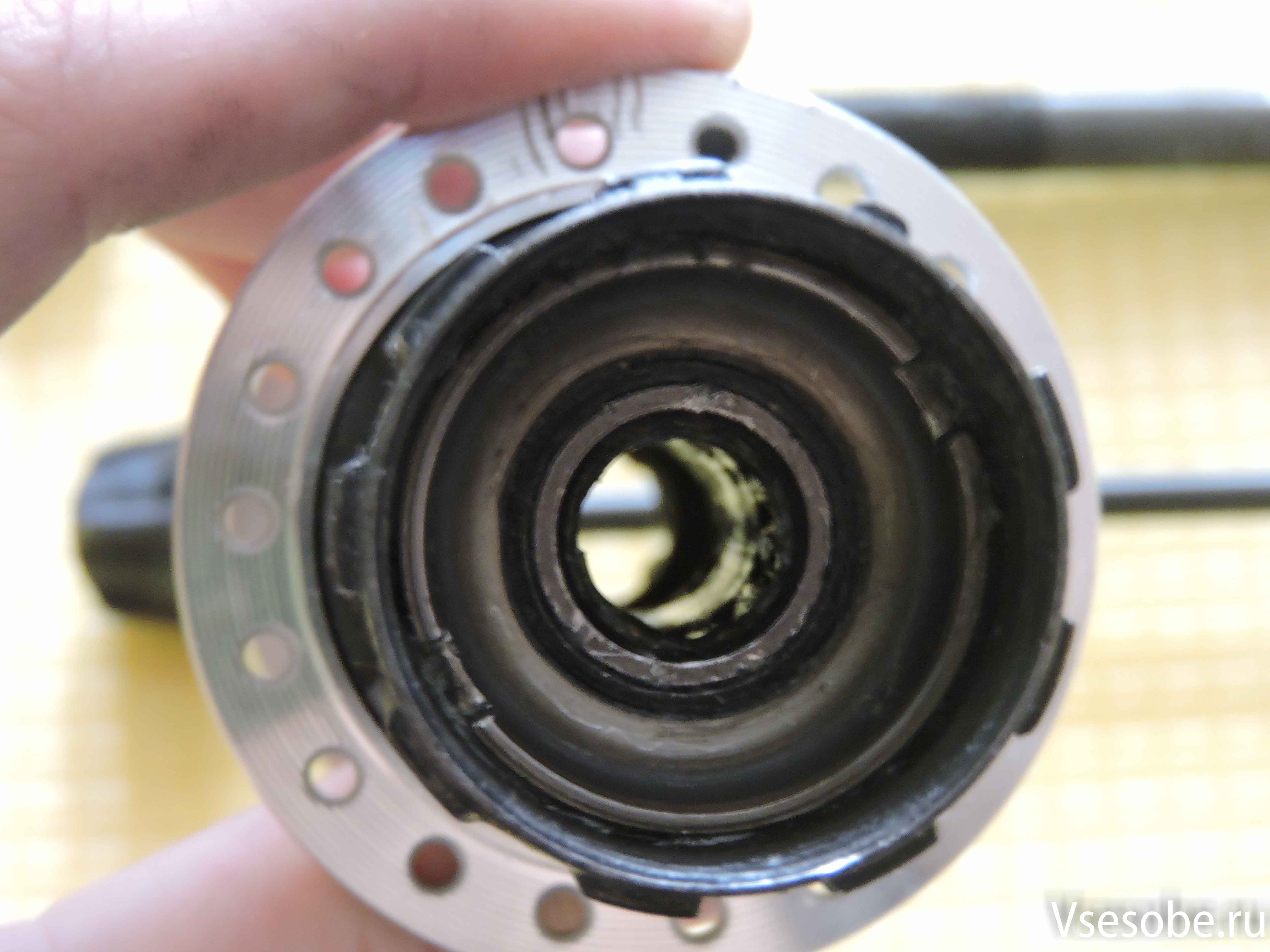

  • После того как вытащил все подшипники и вытер смазку. Вижу некую шайбу с двумя шлицевыми отверстиями. Желание ее открутить было, но не получилось. Нужен кустарный съемник. Изготовление которого возможно дороже новой втулки. Кроме того если удастся все же раскрутить эту шлицевую гайку, то неизвестно еще насколько легко перебрать барабан втулки shimano FH-RM30-8 и будет ли от этого толк.


  • Чтобы отсоединить барабан от втулки вывинчиваем винт.
    втулка FH-RM30-8

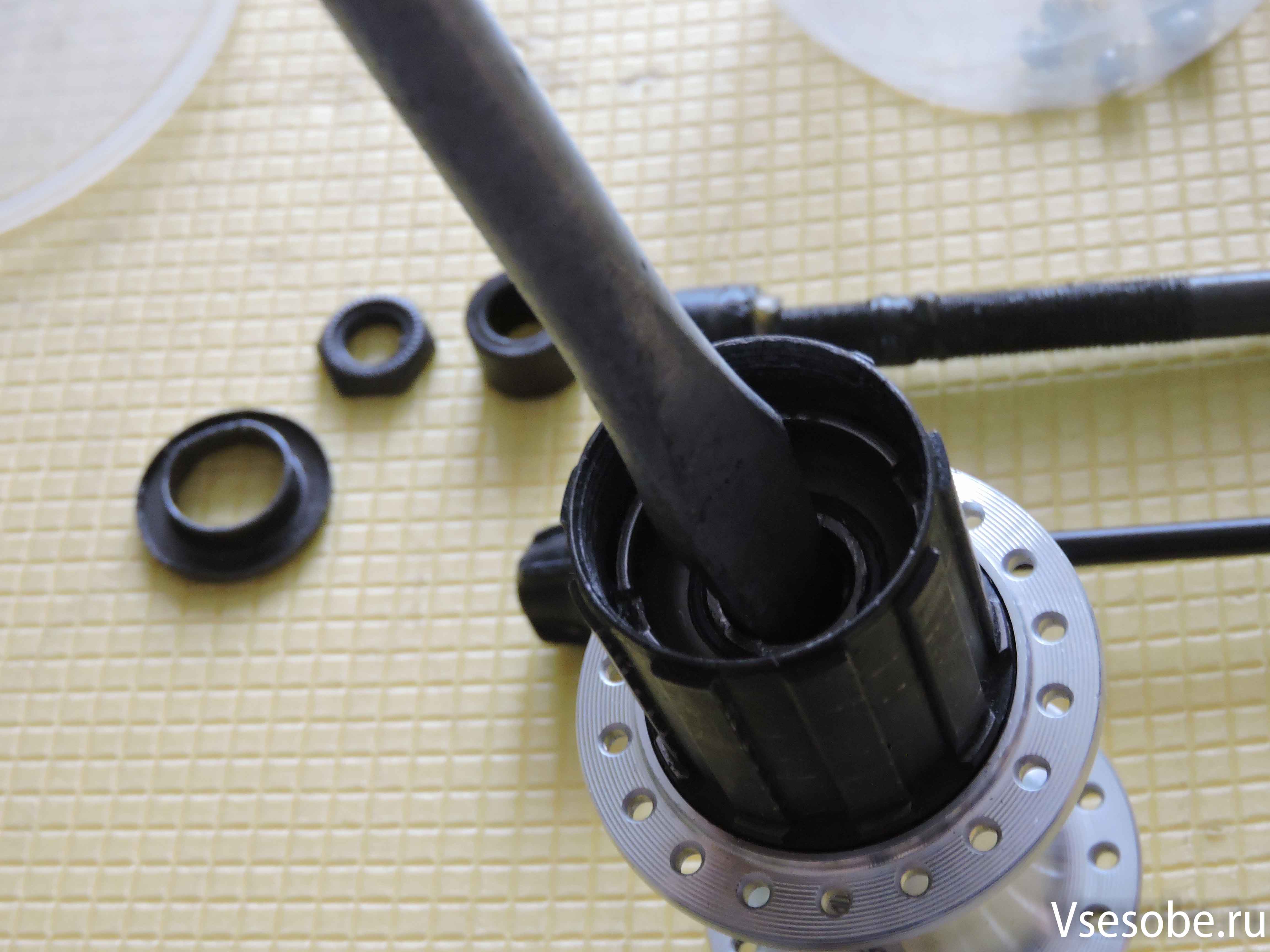

    Этот винт(который в центре и держит барабан) откручивается либо шестигранником, либо торексом. В новой втулке был закручен довольно туго. Поэтому мне пришлось одевать на втулку кассету и воспользоваться хлыстом для удержания. Гораздо проще этот винт открутить, если втулка уже находится на колесе. Там больше крутящий момент от обода колеса. Но после того как винт был откручен первый раз, открутить его стало возможным даже с помощью широкой плоской отвертки.
    втулка FH-RM30-8
    втулка FH-RM30-8

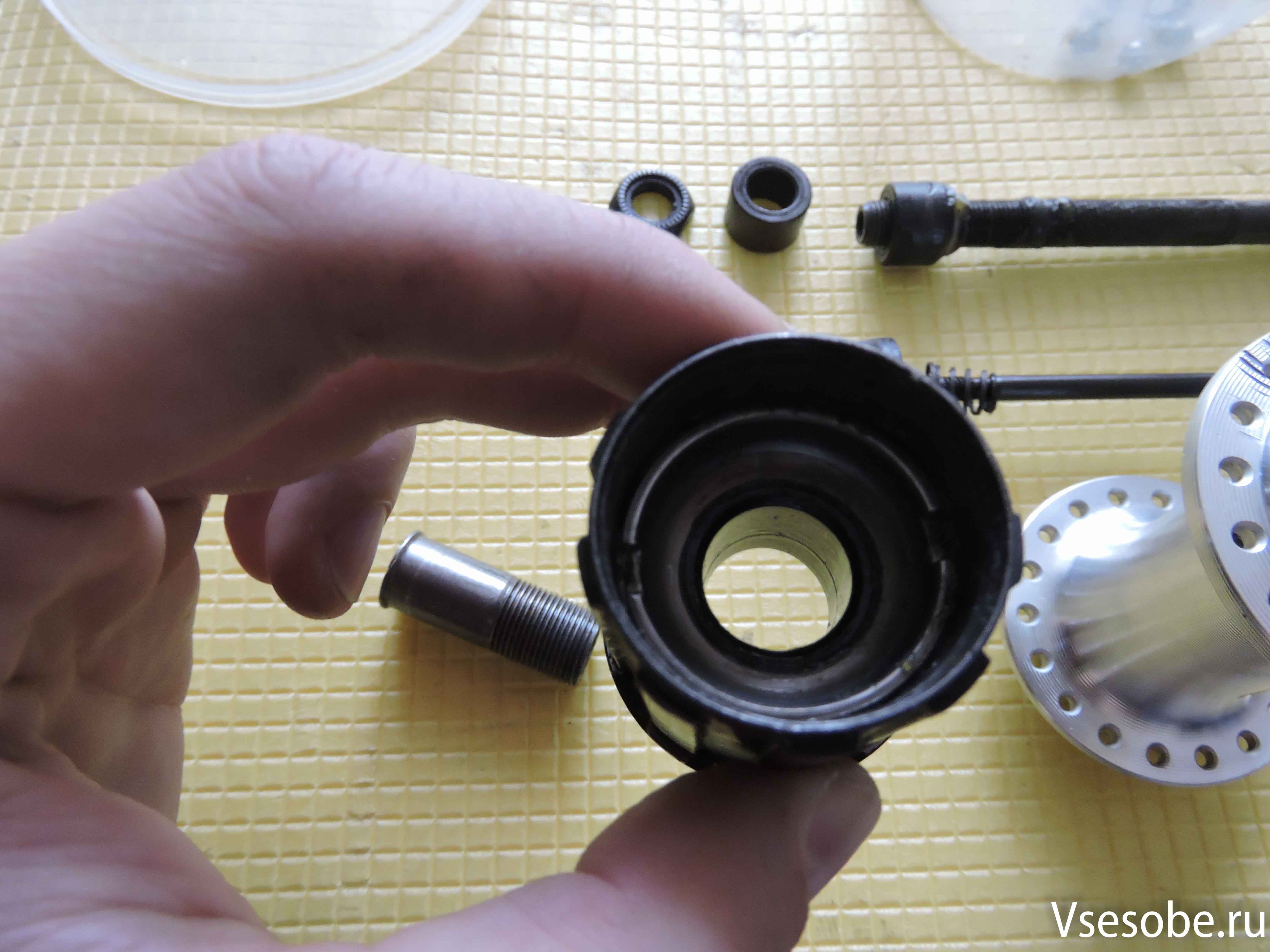

  • Винт выкручен. Барабан снимается.
    втулка FH-RM30-8

  • В общем вся загвоздка пока в шлицевой шайбе, без нее сам барабан трещетку не разобрать.
    втулка FH-RM30-8


Надеюсь моя статья помогла Вам разобрать заднюю втулку shimano FH-RM30-8.
